الفتحة أم ضلفة البوابة أم المسافة بين الأعمدة؟ قراءة سجل قياس بوابة سياج شبكي

تُقرأ بيانات القياس الميداني بربط المتطلب المحدد بالنتيجة المقاسة والطريقة المستخدمة. يفصل نموذج QY المنزوع البيانات التعريفية بين هذه العناصر لبوابة في مشروع واحد. ويساعد على التمييز بين أبعاد الفتحة وأبعاد ضلفة البوابة، وبين قبول مسجل لمشروع محدد ومواصفة عامة للمنتج.

تنزيل سجل QY المنزوع البيانات التعريفية، المراجعة A/0، بصيغة PDF باللغة الصينية. يشرح هذا المقال حقولاً مختارة، وليس ترجمة معتمدة لكامل السجل. حُذفت معرفات المشروع والبيانات الشخصية. أُعيد التحقق من المصدر في 26 سبتمبر 2026؛ وهذا ليس تاريخ القياس الميداني المحجوب.

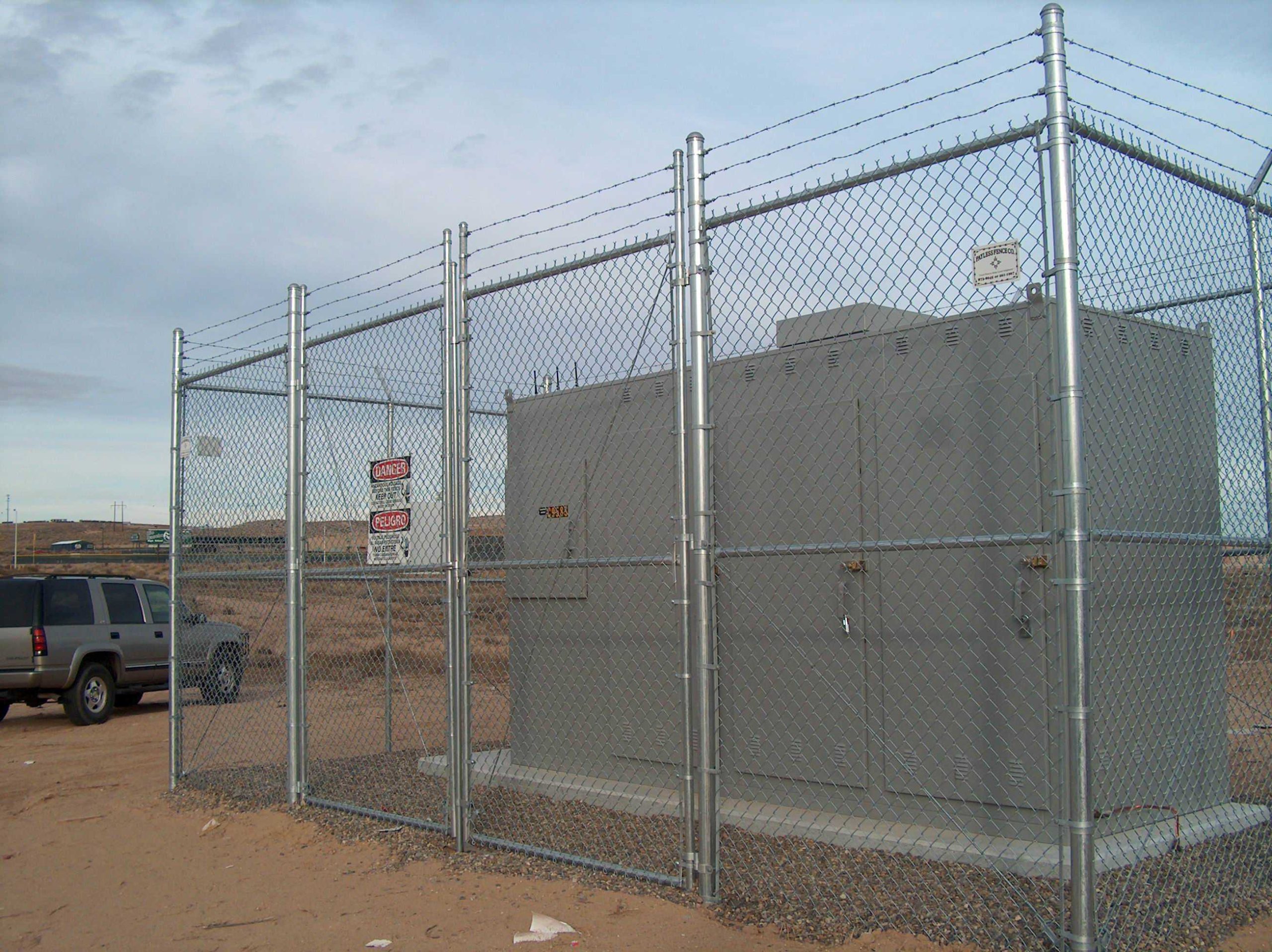

صورة سياج QY المعروضة هي مثال بصري منفصل، وليست للبوابة الواردة في ملف PDF. وهي توضح سياق البوابة والأعمدة عموماً فقط، ولا تثبت أياً من قياسات الجدول.

ستة أبعاد بنقاط مرجعية مختلفة

القيم التالية منقولة من الصفحة الأولى لسجل هذا المشروع الواحد. جميع أبعاد الجدول بالمليمتر (mm)، وليست مقاسات كتالوج أو حدود تفاوت موصى بها لبوابة أخرى.

نقاط القياس مختلفة. فوصف 1858 mm بأنه عرض الفتحة الصافي يخلط بين المسافة المركزية والفتحة. كما لا يحل عرض الضلفة أو ارتفاعها محل القياس المقابل للفتحة. ويسجل المستند أيضاً فحوصاً منفصلة لشاقولية الأعمدة واستقامتها؛ وهذه ليست أبعاداً لمقاس البوابة. ولا يحدد الجدول وحده الخلوص المطلوب للمفصلات والمزلاج في بوابة بديلة.

اقرأ الطريقة إلى جانب الرقم

توضح الصفحة الثانية طريقة تسجيل قياسات هذا المشروع. قيس عرض الفتحة في الأعلى والوسط والأسفل بشريط قياس فولاذي، ثم حُسب المتوسط. وقيس ارتفاع الفتحة من الأرض إلى أسفل العارضة العلوية عند اليسار واليمين، ثم حُسب المتوسط. وقيس الخلوص عن الأرض والبوابة مغلقة تماماً، من أدنى نقطة في حافتها السفلية إلى سطح الأرض الصلب.

العرض المنشور متوسط، وليس مجموعة من ثلاث قراءات منفصلة. لا يتضمن ملف PDF هذه القراءات، ولا يمكن استعادتها من النتيجة النهائية. هذه طرق واردة في السجل، وليست إجراءً عاماً للقياس أو التركيب.

أبقِ فحوص الملحقات والقبول ضمن سياق المشروع

يسجل قسم الملحقات عدد المفصلات ومواضعها، وموضع المزلاج، وخلوص التعشيق عند القفل، وزاوية الفتح، وفجوات الإغلاق. كما يذكر قسم الطريقة فحوصاً بصرية وتكرار الفتح والإغلاق يدوياً. البعد والملاحظة البصرية وفحص التشغيل أنواع مختلفة من المعلومات؛ ويساعد الاحتفاظ بهذه التسميات على تفسير السجل.

يشير المستند إلى قبول بوابة ذلك المشروع. وهذا ينقل استنتاج المصدر، ولا يحدد معايير قبول مشروع آخر. وعلى وجه الخصوص، لا يجوز استنتاج تفاوت مسموح به بشكل عام لمجرد اختلاف قيمة التصميم عن القيمة المقاسة مع وجود علامة قبول. هذا السجل ليس تصنيفاً للأحمال أو شهادة أمنية أو اعتماداً تنظيمياً أو ضمان توافق أو إثبات تسليم.

استخدم المثال دون نسخ مواصفاته

قبل مناقشة بوابتك، ميّز الحقول الخاصة بالفتحة والضلفة ومراكز الأعمدة والملحقات. احتفظ بالمتطلب والقياس والطريقة معاً. استخدم رسم مشروعك ومراجعته وقياساته، مع قرار مراجعة منفصل خاص به. لا تنقل قيم المثال أو علامة قبوله إلى ورقة فحص جديدة.

لبيانات مطابقة البوابة البديلة، راجع دليل واجهات البوابة البديلة. وللتعرف على نطاق المنتج، راجع صفحة سياج QY من الشبك المعيني. تواصل مع QY وأرفق رسمك وحدد الحقل المطلوب توضيحه. هذا المثال لا يعتمد تصميم بوابة بديلة.
