من صور ممر FRP على السطح إلى مخطط مسار قابل للمراجعة

راجعه Yadong Wang, مهندس تقني · الناشر هو QY Metal Tech

لممر FRP على السطح، حدّد مسار الوصول ووزن الألواح ونقاط اتصال المساند معًا. استخدم بيانات المنتج المختار، واطلب من فريق المشروع التحقق من هيكل السقف والمساند والتثبيت ضد الرياح والتصريف والعزل المائي. تحدد الصورة موقع المسار، لكنها لا تختار القواعد ولا تثبت قدرة السقف على حمله.

أضف وزن لوح فعليًا إلى مخطط المسار

يسرد جدول وزن FRP المقولب لدى QY وزنًا مرجعيًا 19.6 kg/m² لشبك 38 × 38 × 38 mm. ولمساحة مثال محددة في الرسم قدرها 10 m²، يكون الوزن الصافي المرجعي 10 × 19.6 = 196 kg.

المدخل المرجعي	القيمة
شبكة/عمق الكتالوج	38 × 38 × 38 mm
وزن اللوح المرجعي	19.6 kg/m²
مساحة المثال	10 m²
الوزن الصافي في المثال	196 kg

هذا وزن الألواح فقط. لا يشمل الإطارات أو القواعد أو المثبتات أو أحمال الاستخدام، ولا يحدد قدرة السقف أو تباعد المساند. أكّد سجل اللوح الفعلي، وأضف جميع أحمال النظام إلى المراجعة الإنشائية للمشروع.

تصف أبعاد FRP المقولب اللوح نفسه. أبقِ مساحات تماس المساند وتوزيع الحمل والتثبيت ضد الرياح ومتطلبات الغشاء أو الضمان في رسم اتصال السقف؛ ولا تستنتج من الصورة تفصيلًا بلا اختراقات.

حدّد المسار قبل إعداد جدول الألواح

ابدأ بمراجعة المخطط الذي يستخدمه فريق الموقع حاليًا. حدّد نقطة بدء الوصول والوجهة المقترحة، ثم قسّم المسار عند كل منعطف أو فتحة أو تغيير اتجاه حول المعدات. امنح كل مقطع مرجعًا مختصرًا مثل RW-01 أو RW-02؛ فهذه تسميات للسجل وليست أرقام ألواح من QY. وأظهر معلم السطح القريب الذي يساعد المراجع على العثور على المقطع مرة أخرى.

أبقِ مخطط المسار منفصلًا عن جدول المنتج. يجيب المخطط عن سؤال «إلى أين يمر مسار الوصول؟»، بينما يجيب جدول الألواح عن سؤال «ما القطع المطلوبة؟». يتيح توحيد المراجع للمشتري أو فريق التركيب تتبّع كل لوح إلى موضعه، بدل مطالبة المورد باستنتاج المسار من صورة عامة واحدة.

اربط كل صورة بموضع على المخطط

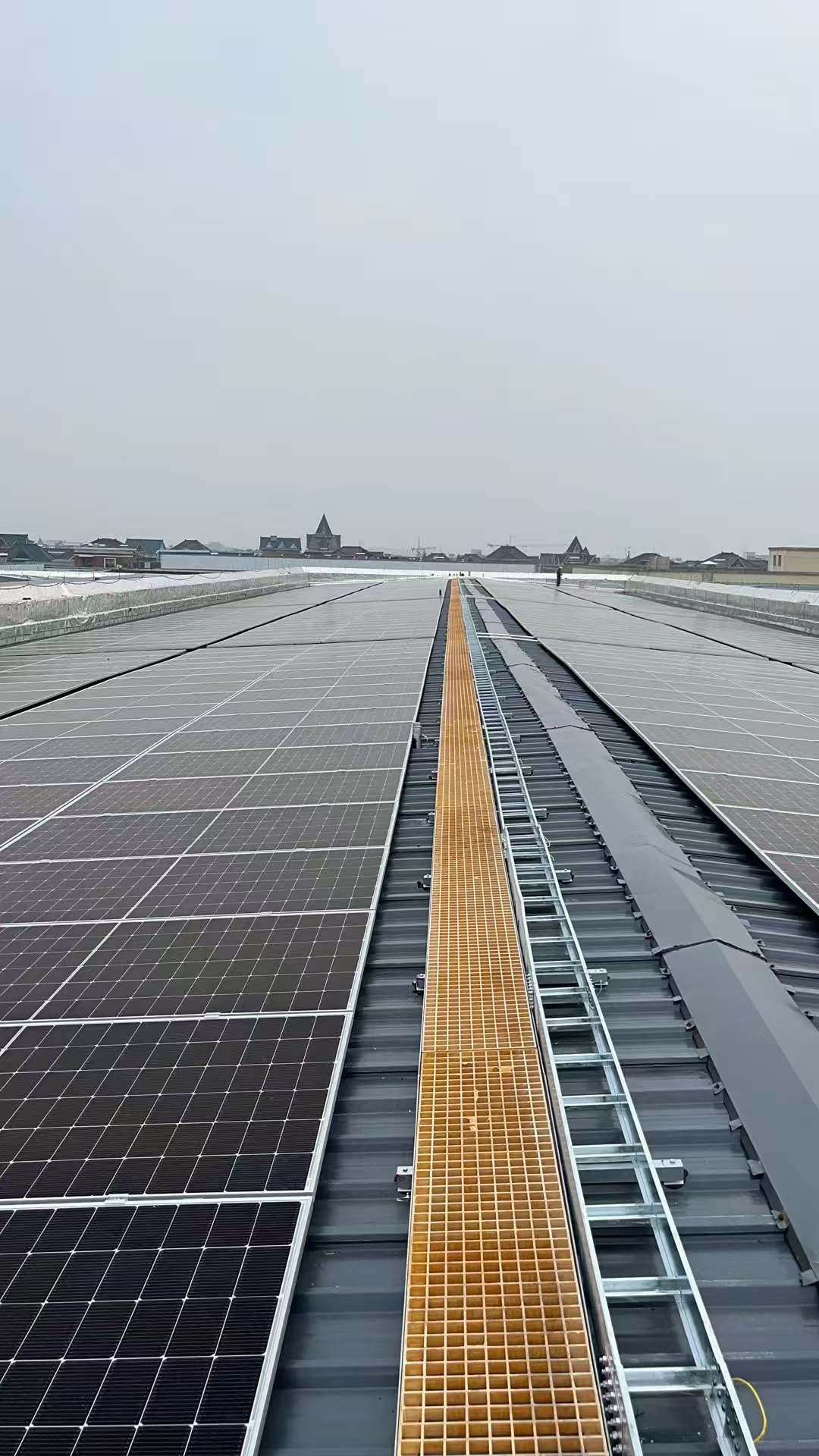

تُظهر صورة QY المرفقة ممرًا شبكيًا ضيقًا بمحاذاة وحدات شمسية على السطح ومعالم أخرى. وهي سياق بصري مفيد لمناقشة مسار في منطقة سطح مزدحمة. لكنها لا تحدد أبعاد موقع آخر، ولا تفاصيل الإسناد أو التثبيت، ولا العزل المائي أو قدرة السقف أو الموافقة.

في مجموعة صور المشروع، ضع على كل صورة مرجع مقطع المسار وإشارة اتجاه تظهر أيضًا على المخطط. استخدم صورة عامة لتحديد الموقع، ثم صورًا أقرب عند المنعطفات أو أغطية الفتحات أو المصارف أو الحواجز أو المعدات أو حواف السطح التي تؤثر في المسار. إذا تعذّر ربط صورة بمقطع محدد، فاحتفظ بها كسياق عام ولا تستخدمها لحسم قياس.

سجّل حالة الدليل بجوار كل مُدخل

استخدم أربع علامات واضحة في سجل المسار:

العلامة	معناها	مثال للسجل
ظاهر	يمكن رؤية المعلم في صورة محددة	معدات بجوار RW-02، الصورة P-03
مقاس	قاسه شخص في الموقع	البعد، الوحدة، المرجع، الطريقة والتاريخ
موثّق	وارد في رسم أو ملاحظة مشروع حالية ومحددة	رقم المستند، المراجعة ومرجع التفصيل
مفتوح	لا تتوفر قيمة أو إجابة موثوقة بعد	السؤال، الشخص المسؤول عن التأكيد والموعد

لا تحوّل «ظاهر» إلى «مقاس»، ولا تعتبر رسمًا قديمًا حاليًا لمجرد أن شكله مشابه. عند تسجيل بُعد مقاس، اذكر الأسطح أو النقاط المرجعية المستخدمة. وإذا كان مستند المشروع هو المرجع، فحدّد اسمه ورقم مراجعته.

اترك قرارات اتصال السقف لفريق المشروع

يساعد تحديد المسار على بيان المواضع التي يجري فيها النظر في استخدام شبك FRP، لكنه لا يوافق على طريقة اتصال الممر بالسقف. أبقِ ترتيب الدعامات أو القواعد، واختراقات السقف، وشروط الغشاء أو الضمان، والتصريف والمتطلبات الإنشائية مدخلات مستقلة للمشروع. اطلب من مراجع السقف أو الإنشاء المسؤول تحديد هذه المتطلبات في مستندات المشروع الحالية. ولا تستنتج من الصورة نظامًا بلا اختراقات أو طريقة تثبيت.

بعد توثيق أساس الاتصال، يمكن للمورد مراجعة نوع الشبك المطلوب وأبعاد الألواح ووصف السطح أو الراتنج والكميات ومراجع التصنيع ضمن هذا النطاق. توفّر معلومات QY عن شبك FRP سياقًا عن المنتج؛ ويشرح دليل رسومات تركيب شبك FRP تنسيق علامات الألواح والدعامات والفتحات على الرسم. ولا تحل أي من الصفحتين محل اعتماد السقف أو الإنشاء الخاص بالمشروع.

أرسل حزمة تسليم قابلة للتتبّع

أرفق مخطط السقف الحالي، وسجل المسار، وصورًا عامة وتفصيلية مرتبطة بالمراجع، والأبعاد ووحداتها ونقاطها المرجعية، ووصف المنتج المطلوب، وجدول الألواح والكمية والوجهة. وأرفق ملاحظة المشروع التي تحدد أي متطلب لاتصال السقف. إذا بقي قرار بشأن الإسناد أو العزل المائي مفتوحًا، فضع عليه علامة «مفتوح» وحدد من سيؤكده؛ فلا ينبغي لطلب السعر أن يحوّل المجهول إلى تصميم مفترض.

تمنح هذه الحزمة المشتريات وفريق الموقع والمورد مرجعًا واحدًا لمناقشة المسار. ولمراجعة عرض سعر تستند إلى المستندات، أرسل المخطط المحدد والسجل إلى QY.
