Проём, створка или расстояние между стойками? Как читать запись об обмерах ворот

В полевой записи следует сопоставлять указанное требование, результат измерения и применённый метод. Обезличенный пример QY разделяет эти сведения для ворот одного конкретного проекта. Он помогает отличить размеры проёма от размеров створки, а записанное решение о приёмке — от общей спецификации продукции.

Скачать обезличенную запись QY, редакция A/0 (PDF на китайском языке). Статья поясняет отдельные поля, но не является заверенным переводом всего документа. Идентификаторы проекта и персональные данные удалены. Источник повторно проверен 26 сентября 2026 года; это не дата полевых измерений, которая скрыта.

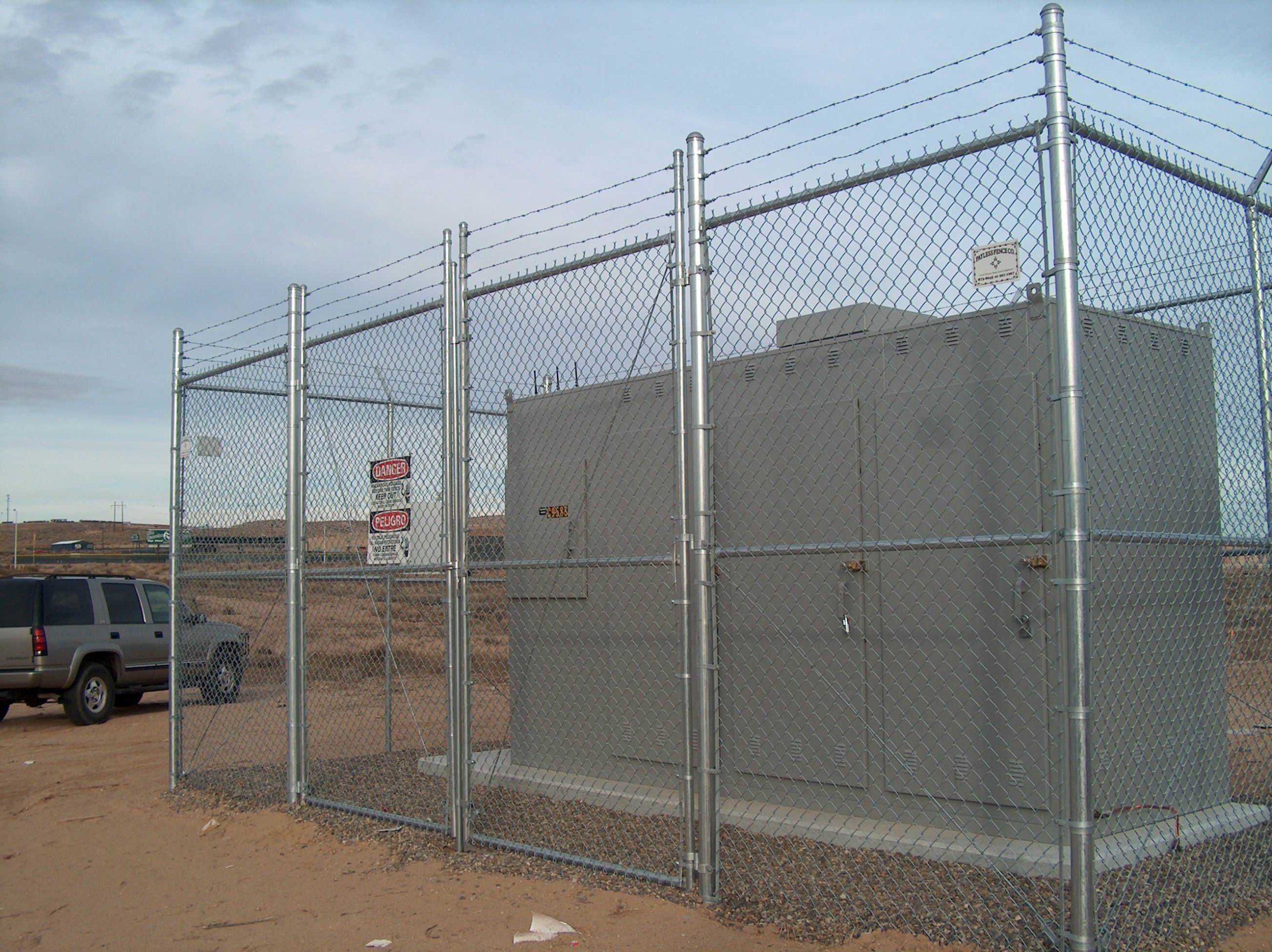

Фото ограждения QY — отдельная иллюстрация, а не изображение ворот из PDF. Оно показывает только общий контекст ворот и стоек и не подтверждает ни один размер в таблице.

Шесть размеров с разными точками отсчёта

Ниже приведены значения со страницы 1 записи по одному проекту. Все размеры в таблице указаны в миллиметрах (mm). Это не каталожные размеры и не рекомендуемые допуски для других ворот.

Точки отсчёта различаются. Например, указав 1858 mm как ширину проёма в свету, читатель ошибочно перенесёт туда межосевой размер. Ширина или высота створки также не заменяет соответствующий размер проёма. В записи отдельно приведены проверки вертикальности и прямолинейности сохранённых стоек; это не размеры ворот. Сама таблица не определяет необходимые зазоры для петель и запора новых ворот.

Читайте метод вместе с результатом

На странице 2 описаны методы, использованные в этом проекте. Ширину проёма измеряли стальной рулеткой сверху, посередине и снизу, затем вычисляли среднее. Высоту проёма измеряли слева и справа от поверхности земли до нижней грани верхней поперечины, после чего вычисляли среднее. Зазор над землёй измеряли при полностью закрытых воротах: от самой нижней точки нижнего края до твёрдой поверхности.

Опубликованная ширина — среднее значение, а не набор трёх отдельных показаний. В PDF эти показания отсутствуют, поэтому восстановить их по итоговому значению нельзя. Здесь описан метод конкретной записи, а не универсальная инструкция по измерению или монтажу.

Сохраняйте контекст проверок и приёмки

В разделе фурнитуры записаны количество и положение петель, положение запора, зазор в запирающем узле, угол открывания и зазоры при закрывании. Раздел методов также описывает визуальные проверки и многократное ручное открывание и закрывание. Размер, визуальное наблюдение и проверка работы — разные виды сведений; их обозначения помогают правильно прочитать запись.

В документе отмечена приёмка ворот этого проекта. Это передаёт вывод источника, но не устанавливает критерии приёмки для другого объекта. В частности, различие между проектным и измеренным значениями вместе с отметкой о приёмке не позволяет вывести общий допустимый размер отклонения. Запись не является указанием допустимой нагрузки, сертификатом безопасности, нормативным одобрением, гарантией совместимости или подтверждением поставки.

Используйте пример, не копируя спецификацию

Для собственных ворот разделите поля проёма, створки, осей стоек и фурнитуры. Храните требование, измерение и метод вместе. Используйте чертёж, редакцию и измерения своего проекта с отдельным решением по его проверке. Не переносите значения или отметку о приёмке из примера в новую ведомость.

Для подготовки к подбору замены используйте руководство по интерфейсам заменяемых ворот, а для информации о продукции — страницу ограждений QY из сетки-рабицы. Свяжитесь с QY, приложив свой чертёж и указав поле, которое нужно уточнить. Этот пример не утверждает конструкцию новых ворот.
