Lista de fotos para cotización de rejilla de acero: producto, medición, embalaje y carga

Por QY Metal Tech

Un conjunto útil de fotos de rejilla de acero debe responder una pregunta concreta del comprador en una etapa identificada. Solicite una vista del producto o formato, una del contexto de medición, una del panel terminado o su marca y otra del embalaje o la carga. Vincule cada imagen con la marca del artículo o la revisión del plano. Todo valor o decisión de aceptación no indicado debe seguir sin verificar. Las fotos complementan la cotización; no sustituyen la especificación, el plano, el ensayo ni el registro de inspección.

Empezar por la pregunta que debe responder la foto

“Envíe fotos” es demasiado general. Una imagen lejana de la fábrica puede mostrar rejillas sin identificar la construcción, la marca del panel o la medición. Un primer plano puede mostrar una cinta o un calibrador sin indicar la característica, las unidades, los puntos de referencia o la tolerancia requerida.

Escriba primero la pregunta: ¿la imagen corresponde a la construcción cotizada y a su marca? ¿Muestra el panel completo o solo un detalle? ¿Dónde se apoya el instrumento? ¿Se ven las marcas de los bultos y la etapa de carga?

Para los campos controlados del producto y la cotización, consulte rejilla de acero y la guía de embalaje y carga para exportación. Esta lista solo añade contexto visual.

Solicitar cuatro vistas identificadas por etapa

Vista solicitada	Qué incluir	Qué puede respaldar	Qué no demuestra por sí sola
Producto o formato	Vista general, construcción visible, etapa y referencia	Contexto visible de familia de producto y producción	Código, dimensiones, material, capacidad, certificación o finalización
Contexto de medición	Vista general y detalle, instrumento, unidad, puntos de contacto y característica nombrada	Que se fotografió una actividad de medición y su disposición	Lectura, validez del método, calibración, tolerancia, cobertura del lote o aceptación
Panel terminado o marca	Panel completo, borde, marca y referencia de plano cuando proceda	Forma terminada, apilado e identificación visibles	Existencias actuales, tamaño exacto, acabado, cantidad, aprobación o plazo
Embalaje o carga	Bulto, protección, marcas, manipulación y contexto del contenedor	Actividad visible de embalaje y carga	Idoneidad del embalaje, cantidad, destino, transporte o entrega

La tabla es una guía para solicitar evidencia, no un plan de inspección. Si importa un valor o una decisión de aprobado/retenido, solicite el registro controlado con valor especificado, método, resultado, fuente de tolerancia, revisor y fecha.

Combinar una vista general con el detalle

Un solo primer plano suele carecer de contexto. Pida una vista general que identifique el panel o bulto y después el detalle que responda la pregunta. Mantenga la misma referencia visible en ambas imágenes cuando lo permita la confidencialidad. Si no puede mostrarse públicamente, utilice una referencia segura que el comprador y QY puedan conciliar fuera del artículo.

Para una medición, la vista general debe mostrar dónde se realiza. El detalle debe mostrar instrumento, orientación, unidades y puntos de contacto. No copie a la especificación un valor leído en una foto inclinada o de baja resolución. Una cinta colocada sobre una rejilla tampoco confirma la característica, el método, la tolerancia ni la aceptación.

Separar los hechos visibles de los hechos controlados

Columna del registro	Contenido	Tratamiento de ejemplo
Visible en la imagen	Solo observaciones directas	“Cinta colocada sobre la rejilla”
Confirmado por documento controlado	Identidades y valores vinculados a plano, pedido o informe	“Marca y dimensión requerida: ver revisión del plano”
Sin verificar o requiere seguimiento	Todo lo no respaldado conjuntamente por imagen y documento	“Característica, lectura y aceptación: pedir registro”

Una superficie brillante no confirma acero inoxidable ni recubrimiento. Paneles apilados no confirman existencias. Una escena de fábrica no confirma capacidad. Un contenedor cargado no confirma que el embalaje sea adecuado para un pedido concreto.

Convertir las fotos de QY en seguimientos claros para la cotización

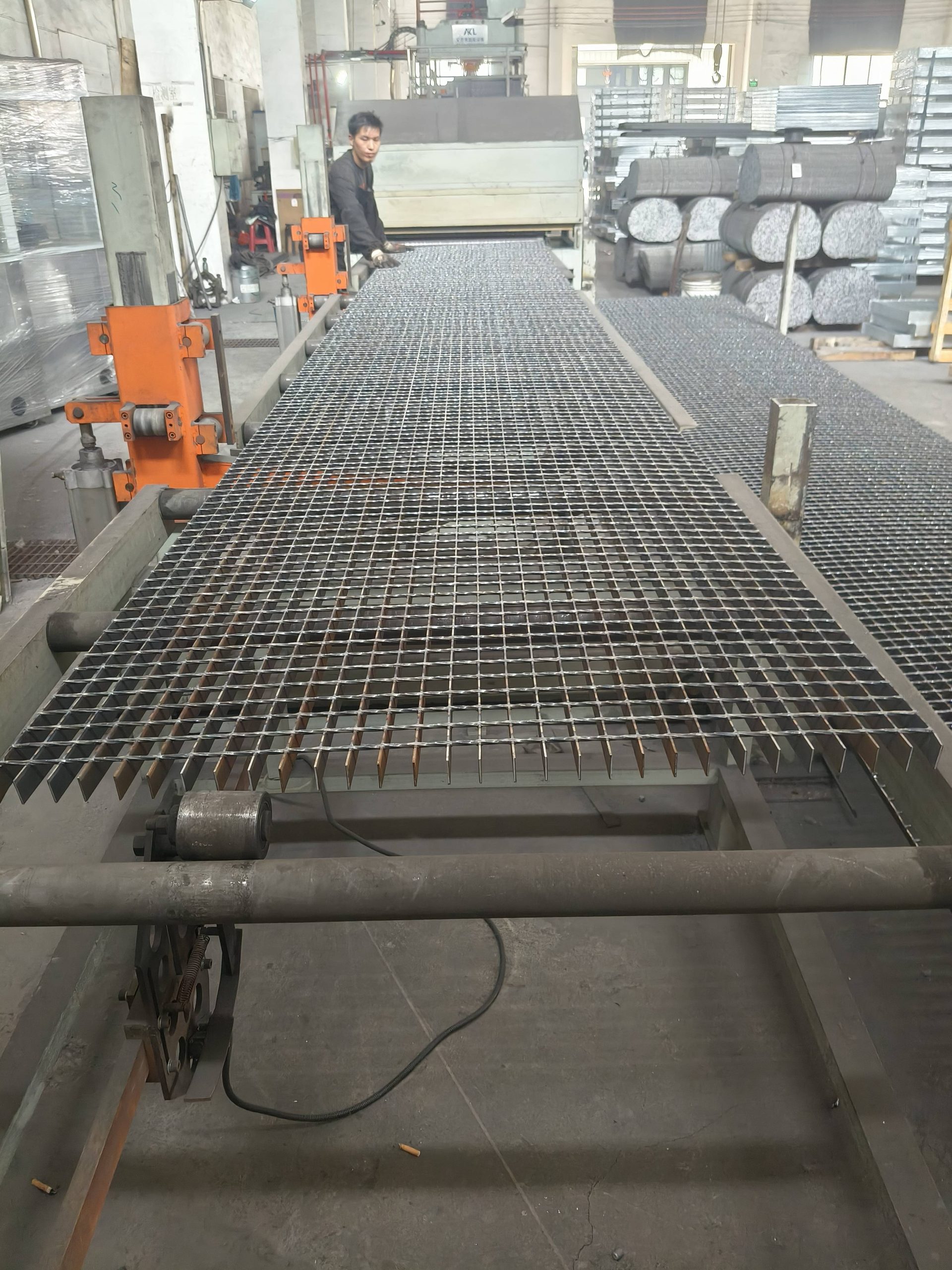

Use las cuatro fotos para organizar la siguiente solicitud: relacione la vista de fábrica con la etapa del producto y la marca del artículo; vincule la imagen de la cinta con una característica identificada y su registro de medición controlado; asocie el panel terminado con su referencia; y conecte la vista de carga con las marcas de los bultos y los documentos de embalaje específicos del pedido.

Saber cuándo una foto no es suficiente

Solicite un plano controlado para geometría, dirección portante, recortes, apoyos y marcas. Solicite datos o ensayos cuando se requiera rendimiento. Solicite un registro formal de inspección cuando se necesiten característica medida, valor especificado, método, resultado, fuente de tolerancia y decisión.

Las fotos pueden acompañar esos registros, pero no sustituirlos. La aprobación del proyecto, la idoneidad estructural, el cumplimiento y la aceptación final corresponden a las partes y documentos responsables.

Enviar una solicitud de fotos concisa con la cotización

Para cada conjunto indique: producto o construcción, referencia del panel o bulto, revisión del plano, etapa y vista solicitadas, fecha y contexto de cantidad, pregunta pendiente y documento controlado necesario para cualquier valor o decisión.

La página de servicios QY presenta el flujo público de revisión de planos, fabricación, inspección y embalaje. Cuando estén listas las referencias y preguntas, envíe el paquete por la página de contacto. QY puede revisar los datos de cotización e identificar evidencia faltante sin convertir una foto en prueba de un valor o resultado de aceptación no declarado.
