قائمة صور شبكات الصلب لطلب عرض السعر: المنتج والقياس والتعبئة والتحميل

إعداد QY Metal Tech

يجب أن تجيب مجموعة صور شبكات الصلب المفيدة عن سؤال محدد للمشتري في مرحلة إنتاج محددة. اطلب صورة عامة للمنتج أو شكله، وصورة لسياق القياس، وصورة للوحة النهائية أو علامتها، وصورة للتعبئة أو التحميل. اربط كل صورة بعلامة القطعة أو بمراجعة الرسم، واترك أي قيمة غير مذكورة أو قرار قبول غير موثق على أنه غير متحقق منه. تدعم الصور مراجعة طلب عرض السعر، لكنها لا تحل محل المواصفة أو الرسم أو تقرير الاختبار أو سجل الفحص.

ابدأ بالسؤال الذي يجب أن تجيب عنه الصورة

عبارة «يرجى إرسال صور» عامة أكثر من اللازم. قد تُظهر صورة بعيدة للمصنع وجود الشبكات، لكنها لا تحدد تركيبها أو علامة اللوحة أو القياس. وقد تُظهر صورة مقرّبة شريط قياس أو قدمة، لكنها لا تحدد الخاصية المقاسة أو الوحدات أو نقاط المرجع أو السماحية المطلوبة.

اكتب السؤال أولاً. ومن الأمثلة:

• هل ترتبط هذه الصورة بالتركيب المعروض وعلامة القطعة؟
• هل تُظهر الصورة اللوحة كاملة أم تفصيلاً موضعياً فقط؟
• ما الخاصية التي يلامسها شريط القياس أو أداة القياس؟
• هل تظهر علامات الحزم ومرحلة التحميل؟

لحقول المنتج وطلب عرض السعر التي يجب أن تكون في الطلب المضبوط، استخدم صفحة شبكات قضبان الصلب ودليل تعبئة وتحميل شبكات الصلب للتصدير. تضيف قائمة الصور سياقاً بصرياً، ولا تعيد تعريف مسؤولية أي من الصفحتين.

اطلب أربع صور محددة بمرحلة العمل

الصورة المطلوبة	ما الذي يجب تضمينه	ما الذي يمكن للصورة دعمه	ما الذي لا تثبته الصورة وحدها
صورة المنتج أو الشكل	الشبكة كاملة، والتركيب الظاهر، والمرحلة الحالية، ومرجع القطعة	فئة المنتج وسياق الإنتاج الظاهران	رمز التركيب أو الأبعاد أو المادة أو قدرة التحمل أو الشهادة أو الاكتمال
صورة سياق القياس	صورة عامة وأخرى مقرّبة، والأداة، والوحدات، ونقاط التلامس، واسم الخاصية المقاسة	أن نشاط القياس وإعداده قد صُوّرا	القراءة أو صحة الطريقة أو المعايرة أو السماحية أو تغطية الدفعة أو القبول
صورة اللوحة النهائية أو العلامة	اللوحة كاملة، وحالة الحافة، وعلامة اللوحة، ومرجع الرسم حيث يُسمح	الشكل النهائي والتكديس وسياق التعريف الظاهر	المخزون الحالي أو المقاس الدقيق أو مواصفة التشطيب أو الكمية أو الموافقة أو تاريخ التسليم
صورة التعبئة أو التحميل	الحزمة، والحماية، والعلامات، ومرحلة المناولة، وسياق الحاوية	نشاط التعبئة والتحميل الظاهر	ملاءمة التعبئة أو كمية الطلب أو الوجهة أو نتيجة النقل أو التسليم

هذا الجدول دليل للطلب وليس خطة فحص. إذا كانت قيمة رقمية أو نتيجة قبول أو تعليق مهمة، فاطلب السجل المضبوط المنفصل الذي يذكر القيمة المطلوبة والطريقة والنتيجة ومصدر السماحية والمراجع والتاريخ.

اربط الصورة العامة بالتفصيل

نادراً ما توفر صورة مقرّبة واحدة سياقاً كافياً. اطلب صورة عامة تحدد اللوحة أو الحزمة، ثم صورة تفصيلية تجيب عن السؤال. احتفظ بعلامة القطعة نفسها ظاهرة في الصورتين عندما تسمح قواعد السرية بذلك. وإذا تعذر إظهار العلامة علناً، فاستخدم مرجعاً آمناً للخصوصية يمكن للمشتري وQY مطابقته خارج المقالة العامة.

في سياق القياس، يجب أن توضح الصورة العامة موضع الفحص على الشبكة. ويجب أن تظهر الصورة المقرّبة الأداة واتجاهها ووحداتها ونقاط التلامس أو المرجع. لا تقرأ قيمة من صورة مائلة أو منخفضة الدقة ثم تدخلها في المواصفة. وحتى صورة شريط ممتد عبر اللوحة لا تثبت الخاصية المقاسة أو صحة الطريقة أو السماحية أو القبول.

افصل الحقائق المرئية عن الحقائق المضبوطة

استخدم ثلاثة أعمدة في سجل المشتري:

عمود السجل	ما الذي يوضع فيه	مثال على المعالجة
ظاهر في الصورة	الملاحظات المباشرة فقط	«شريط قياس موضوع عبر الشبكة»
مؤكد بوثيقة مضبوطة	القيم والهويات المرتبطة برسم أو طلب أو تقرير	«علامة اللوحة والبعد المطلوب: راجع مراجعة الرسم»
غير متحقق منه أو يحتاج متابعة	أي أمر لا تدعمه الصورة والوثيقة معاً	«الخاصية المقاسة والقراءة والقبول: اطلب سجل الفحص»

يمنع هذا الفصل تحويل الصورة إلى ادعاء غير مدعوم عن المنتج. فالسطح اللامع لا يؤكد درجة الفولاذ المقاوم للصدأ أو الطلاء. واللوحات المكدسة لا تثبت المخزون الحالي. ومشهد المصنع لا يثبت الطاقة الإنتاجية. والحاوية المحملة لا تثبت ملاءمة طريقة التعبئة لطلب معين.

حوّل صور QY إلى أسئلة متابعة واضحة لطلب عرض السعر

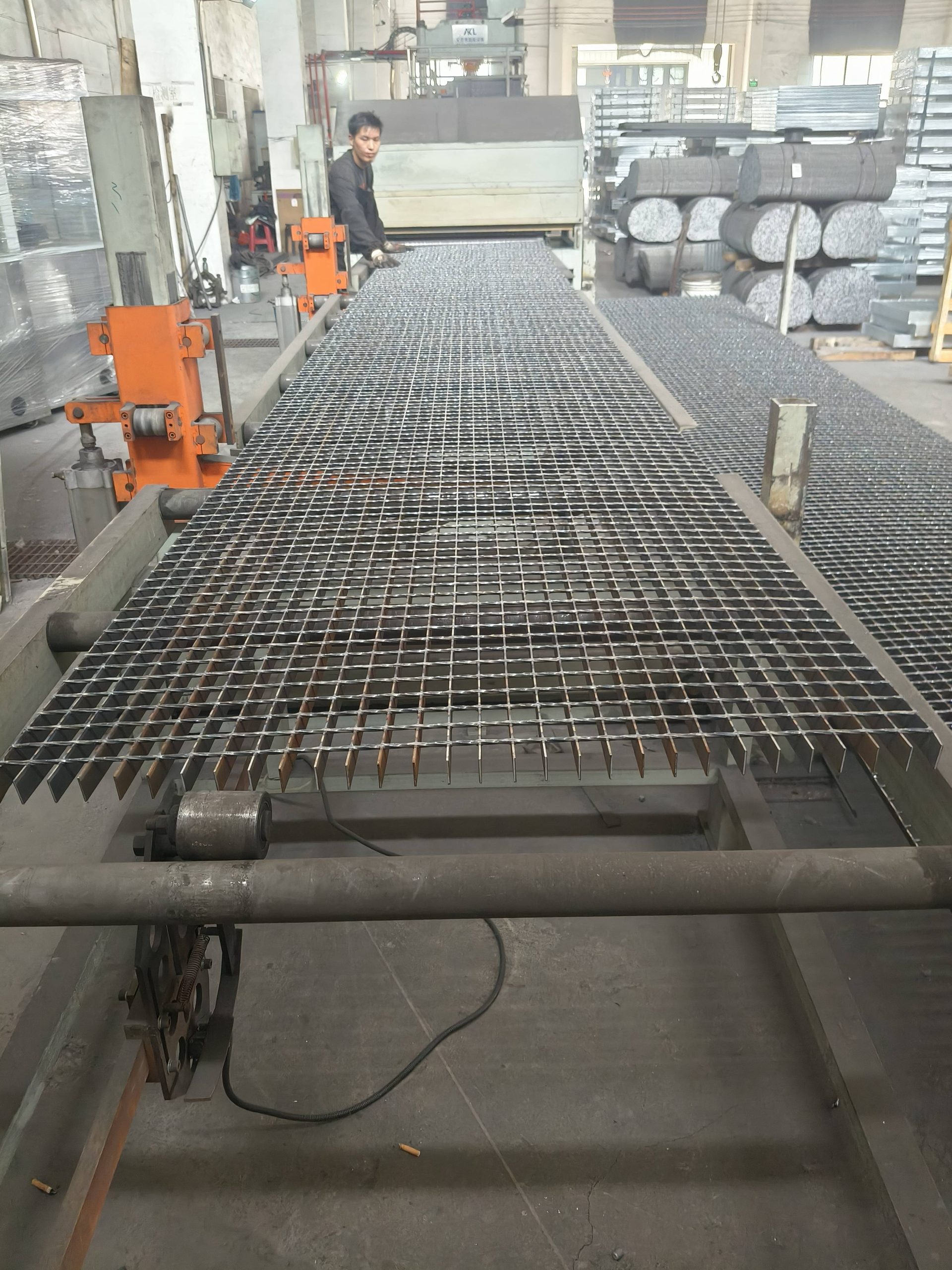

استخدم الصور الأربع لتنظيم المتابعة: اربط صورة المصنع بمرحلة المنتج وعلامة القطعة؛ واربط صورة شريط القياس بخاصية محددة وسجل القياس المضبوط؛ واربط صورة اللوحة النهائية بمرجع اللوحة؛ وصِل صورة التحميل بعلامات الحزم ووثائق التعبئة الخاصة بالطلب.

اعرف متى لا تكفي الصورة

اطلب رسماً مضبوطاً عندما تكون هندسة اللوحة أو اتجاه القضبان الحاملة أو الفتحات أو واجهات الدعم أو علامات القطع مهمة. واطلب سجل اختبار أو بيانات منتج عندما تكون قيمة أداء مطلوبة. واطلب سجل فحص رسمي عندما يحتاج المشتري إلى الخاصية المقاسة والقيمة المطلوبة والطريقة والنتيجة الفعلية ومصدر السماحية وقرار القبول.

يمكن للصور أن ترافق هذه السجلات، لكنها لا ينبغي أن تحل محلها بصمت. تظل موافقة المشروع والملاءمة الإنشائية والامتثال التنظيمي والقبول النهائي من مسؤولية الأطراف المعنية والوثائق المضبوطة المعمول بها.

أرسل طلب صور موجزاً واحداً مع طلب عرض السعر

لكل مجموعة صور مطلوبة، اذكر:

• المنتج أو التركيب المطلوب.
• مرجع القطعة أو اللوحة أو الحزمة.
• مراجعة الرسم أو المواصفة.
• مرحلة الإنتاج والصورة المطلوبة.
• التاريخ وسياق الكمية.
• السؤال الدقيق غير المحسوم.
• الوثيقة المضبوطة المطلوبة لأي قيمة أو قرار.

استخدم صفحة خدمات QY للتعرف على المسار العام لمراجعة الرسومات والتصنيع والفحص والتعبئة. وعندما تجهز المواصفة ومراجع الرسومات وأسئلة الصور، أرسل الحزمة المضبوطة عبر صفحة الاتصال. تستطيع QY مراجعة مدخلات عرض السعر وتحديد الأدلة الناقصة من دون اعتبار الصورة إثباتاً لقيمة غير مذكورة أو نتيجة قبول غير موثقة.
